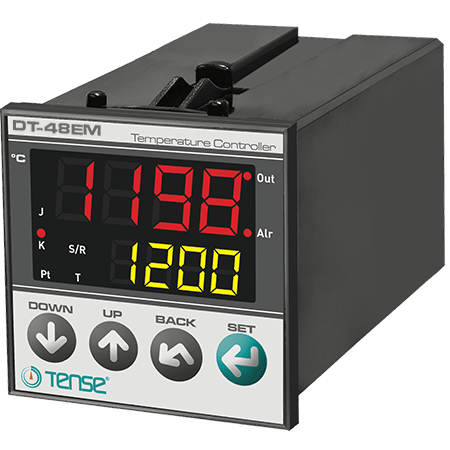

Температурний контролер твердотільний SSR регулятор температури

Температурний ПІД контролер із виходом під твердотільне реле -  ПІД (PID) регулятор, термостат, монтаж у шафу або пристрій. Розмір 48х48х90 мм. DT-48EM, TENSE.

Основні характеристики:

• Вибір одного з можливих режимів роботи: Р, PI, PD, PID або простий ON-OFF
• Два виходи «OUT»
  1) - релейний 2 А 220V AC
  2) - твердотільний SSR 12Vdc, 20mA
• Вибір керівного контакту: тільки реле, тільки SSR або одночасно обидва.
• Режим "Нагрівання" ( "Heating" )
• Можливість автоматичного встановлення параметрів ПІД регулювання
• Вибір одного з можливих типів датчиків температури для під'єднання до терморегулятора — T/C (ТЖК, ТХА, ТМКн, ТПП) (J, K, T, S, R) або Pt100
• Вбудована функція компенсації ефекту інтегрального насичення (anti-windup) й автоматичне зменшення "Перерегуляції" в ПІД-режимі
• Можливість встановлення верхньої й нижньої межі для SET
• Дворядний дисплей регуляторів, на якому показується два значення температури — 4 знаки 7 сегментів встановлено значення температури та 4 знаки 7 сегментів поточне значення температури, яку вимірює регулятор.
• Вбудована компенсація впливу температури холодного під'єднання для датчиків типу T/C (cold-junction compensation)
• Лінійна компенсація для датчиків температури типу Pt100 приєднаних до терморегулятора — 0... 50 ° C
• можливість завдання розміру зсуву температури вимірювання для термоконтролера
• Роздільний захист параметрів установлених у температурному контролері
• висока точність установлень і витримки тимчасових інтервалів заданих користувачем
• енергонезалежна пам'ять (EEPROM memory) для зберігання даних встановленим оператором
• легкість під'єднання до контрольованого обладнання — всі з'єднання вироблені за допомогою роз'ємів, що швидко вимикається.
• різні типи індикації для внутрішніх помилок приладу та помилок, пов'язаних із термодатчиком
• широкий діапазон робочої напруги 220 В + 10% - 20%, 50-60 Гц

Схема під'єднання

скоро на сайті

Під час замовлення товару на забудьте, будь ласка, купити датчик температури TK , а також  2- Амперний автоматичний вимикач для захисту вхідних і вихідних каналів цього пристрою (2 штуки).

Шкала вимірювань для DT-48EM TENSE:

діапазон                   тип датчика

-100 .. 600 °C,            ТЖК, J-типа T / C, (InPt = J)
-100 .. 1300 °C,          ТХА, K-типу T/C, (InPt = k)
-100 .. 400 °С,            ТМКн, Т-типу T/C, (InPt = t)
0 .. 1750 °С,               ТПП S-типа T / C, (INPT = S)
0 .. 1750 °С,                ТПП, R-Type T / C, (InPt = r)
-100 .. 600 °C,            Pt100 (InPt = Pt)
-99,9 .. 600,0 °C,        Pt100 (InPt=Pt.0)

Якщо Вам знадобитися датчик температури для цього приладу, Ви можете вибрати цей список

датчик температури Fe const 1,5 м, датчик температури Fe const 2,5 м,

Увага важлива! Попри те, що цей терморегулятор призначений для вимірювання температури нижче -20 градусів і вище 55 градусів сам прилад необхідно встановлювати там, де температура є в діапазоні -20...+55 градусів. Інакше пластиковий корпус може деформуватися, а сам терморегулятор вийти з ладу. У цьому разі гарантійні зобов'язання анулюються.
